礦山邊坡安全全面升級,南方提供整體解決方案
編輯: newsadmin
來源: 南方衛星導航
2023-09-18

2023年8月30日,國家礦山安全監察局發布了“關于開展露天礦山邊坡監測系統建設及聯網工作的通知”(以下簡稱“通知”),計劃利用3年時間基本建成全國露天礦山安全生產風險監測預警系統,實現對露天礦山重點區域、關鍵環節重大安全風險的識別監測和精準研判,推動礦山安全監管監察模式向遠程化、可視化、智能化方式轉變,推動礦山企業嚴格落實安全生產主體責任。

“通知”明確了建設任務,包括建設范圍、建設內容以及聯網方式,要求建設范圍內的露天礦山應當于2023年12月31日前完成邊坡監測系統建設,并開展聯網工作。



露天礦山邊坡監測系統解決方案

南方測繪在礦山監測行業深耕多年,針對露天礦山邊坡安全監測需求,推出了軟硬件一體化解決方案。

基于“北斗+5G”、“北斗+物聯網”、 “北斗+遙感”等相關先進技術,利用物聯網設備對沉降、形變、應力、位移、裂縫等相關數據進行采集,實現“全天時、全天候、全方位、無盲區”感知信息采集網絡,通過地質動力學模型和大數據分析模型進行監測預警分析,依托“三維一張圖”實時動態呈現礦山邊坡風險態勢,建立預警機制及時通報預警信息,提升邊坡監測能力,進而減少經濟損失和保障人員生命安全。

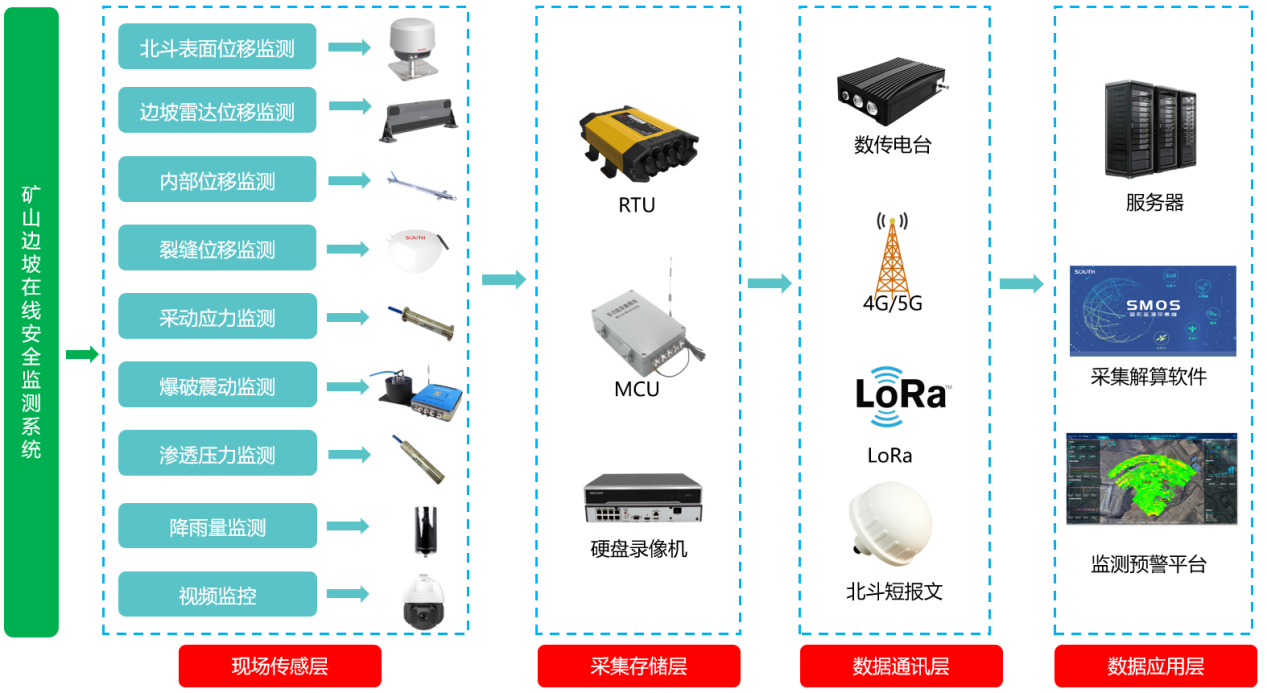

礦山安全監測系統框架圖




聯網方式:

按照“企業一省級礦山安全監管監察部門一國家局”的方式上傳感知數據,按照“成熟一個、聯網一個”的原則做好數據聯網接入。

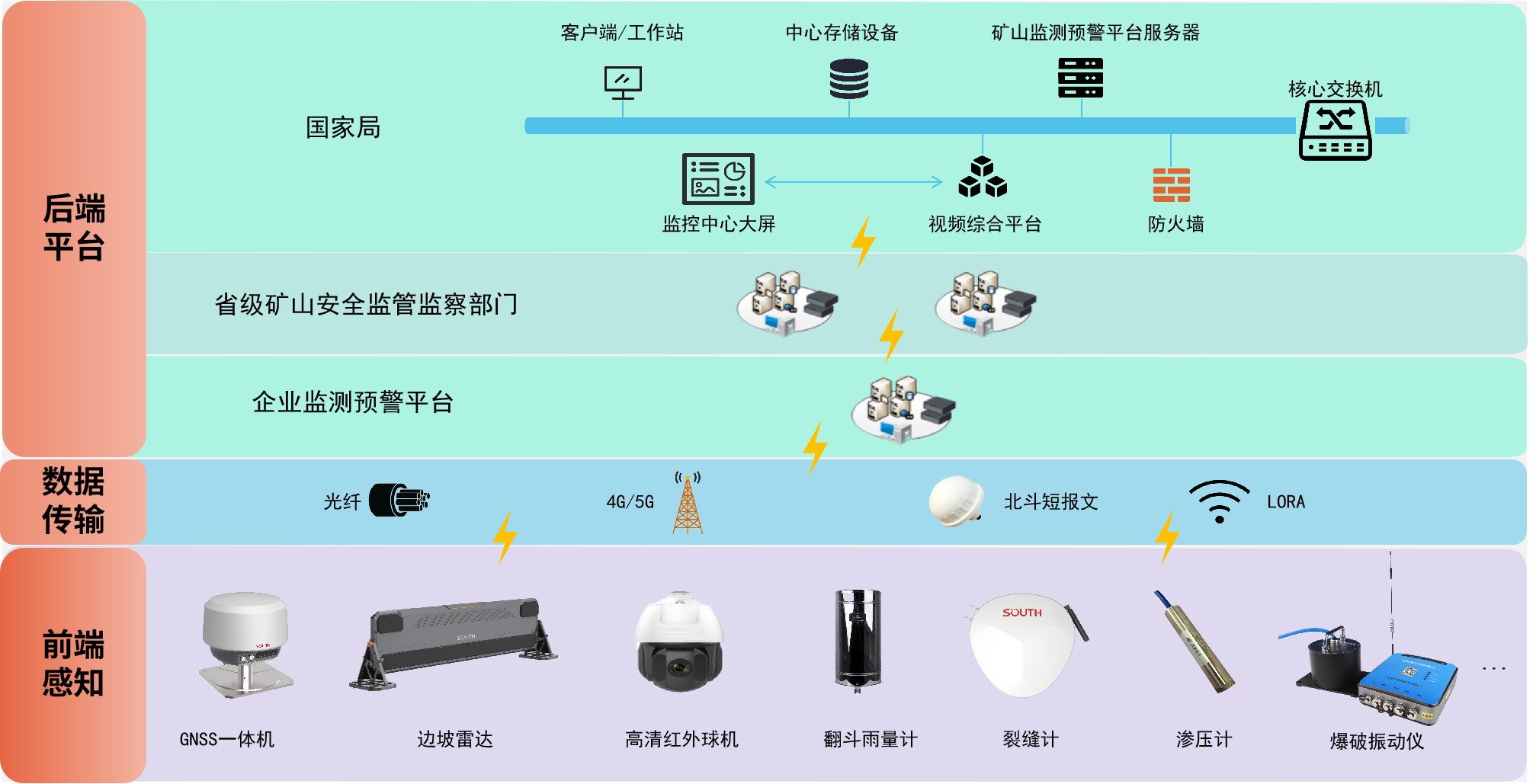

系統聯網框架圖



核心軟硬件產品
南方一體化北斗位移棧MR3


南方一體化北斗位移棧MR3是南方測繪“位移棧系列”第三代產品,是國內首發的高度集成一體化的測地型GNSS接收機。

該產品建立了監測站前端解算模型,可在無4G/5G等公網環境下通過內置電臺組網傳輸,且能結合北斗短報文實現應急通訊。該設備擺脫了傳統GNSS設備對公網傳輸的依賴,極大地提高了邊坡表面變形監測的穩定性與可靠性。


主要技術指標:

支持北斗、GPS、GLONASS、Galileo等全星全頻

平面靜態解算精度:2.5mm+0.5ppm

高程靜態解算精度:5mm+0.5ppm




MIMO固定式邊坡雷達

NF-RD2000型邊坡形變監測雷達是當前首款采用相控陣技術的邊坡形變監測雷達,具有體積小、重量輕、運輸架設方便、適合野外工作等特點,在礦山邊坡監測預警和災后應急救援等領域具有明顯優勢。


主要技術指標:

雷達監測距離:5km;

監測精度:優于0.1mm;

分辨率:距離向分辨率優于0.15m,方位向分辨率優于7.5mrad




360°旋轉式邊坡雷達

NF-RD3000型邊坡形變監測雷達(旋轉式)采用ARC SAR技術,可支持大視場角的特殊場景,可做到可對風險區域地表形變實現非接觸式的廣域面監測。


主要技術指標:

雷達最大監測距離:5km;

雷達分辨率:距離向分辨率優于0.25m,方位向分辨率優于5.0mrad;

雷達形變測量精度:優于0.1mm;




裂縫監測儀

南方知微棧MS1-LF集拉繩位移計、高精度加速度傳感器、傾角傳感器與 RTU于一體,實現了地表裂縫、傾角、加速度、方位角監測數據的采集、存儲、顯示、 控制、報警及傳輸等綜合功能,多模塊高效協同智慧暢聯,大幅提升建設效率。


主要技術指標:

裂縫測量范圍:0~500cm,精度:±0.1%F·S;

傾角量程范圍:±90°,精度:±0.01°;

加速度測量范圍:±2g,精度:±1mg;

輸出參數:裂縫寬度、振動加速度、傾角等。




爆破震動儀

爆破震動傳感器采用差分式磁鋼感應振動的原理,使用無源閉環伺服技術,具有良好的低頻特性及良好的阻抗匹配特性。產品可靠度高、分辨率高、靈敏度高,主要用于場地的微振動和爆破振動測量。

圖片


主要技術指標:
有效頻帶范圍:4.5~3000HZ
靈敏度:28 V.S/m
分辨率:2×10-8m/s
最大量程:0.35m/s

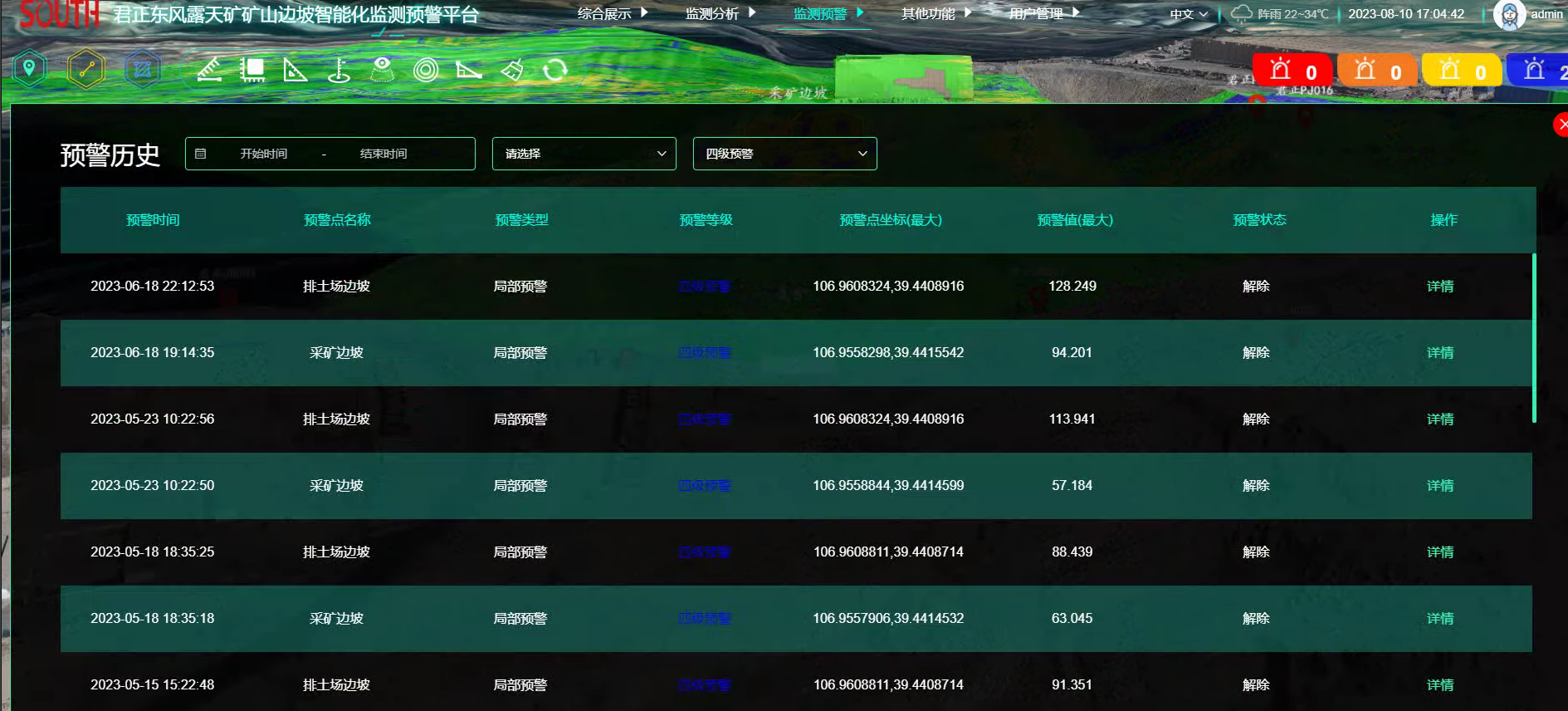

SMOS露天礦山邊坡監測預警系統

南方SMOS露天礦山邊坡監測預警平臺是南方測繪自主研發、具備完全自主知識產權的一套高精度監測預警軟件。

軟件可接入GNSS監測設備、邊坡雷達、滲壓計、傾斜儀、雨量、含水率、(泥)水位計、地面裂縫監測設備、視頻攝像頭、遠程報警器等幾十種專用監測設備,是一套針對礦山行業實現信息管理、安全監測、安全分析、智能預警的全功能定制化軟件平臺。


高度集成融合

行業唯一支持北斗高精度,測量機器人(伺服全站儀),合成孔徑雷達,各類傳感器數據解析的監測軟件。




點面結合預警

支持合成孔徑雷達的變形監測數據以及北斗高精度的數據聯合預警,實現點面結合的預警方式。




三維展示

可導入礦山三維影像,實現監測點位和數據的三維直觀展示,具備剖面分析、挖方量量測、冊面積測體積等三維計算功能。






典型應用案例


內蒙某露天礦山邊坡北斗位移監測項目


北斗表面位移監測站




降雨量監測站



廣東某礦區采場邊坡監測項目


左圖:視頻監控站   右圖:北斗位移監測站




爆破振動監測站



烏海市君正礦業采區邊坡位移監測項目


旋轉邊坡雷達監測站
